一、概述：

    凱斯特牌ZDLSY型電動Y型疏水閥是本公司根據熱電廠設備疏水而專業設計生產的新一代蒸汽疏水閥，該產品接近直線的流通設計，減小流阻，二次節流原理，減小沖蝕，提高壽命。閥芯、閥座采用整體硬質合金，關閉內漏VI級，可拆卸中腔密封設計，杜絕外漏，檢修方便等特點，還可在易燃，易爆場合使用，根據控制系統或調節儀表的信號，切斷或開啟閥門，從而實現對被控參數的使用要求。因此它廣泛應用于火電廠等行業的遠程控制。

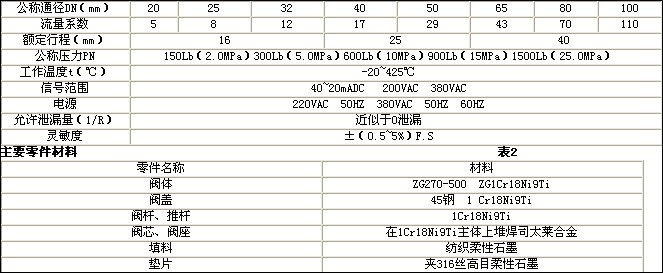

    凱斯特牌ZDLSY型電動Y型疏水閥由正作用和反作用之分，其公稱通徑等級DN（mm）由20～100mm；公稱壓力等級PN有150Ib(2.0Mpa),300Ib(5.0Mpa),600Ib(10Mpa),900Ib(15 Mpa)等多個等級之分；信號范圍200VAC、4~20（mA）；泄漏量近似于0泄漏，該產品的有多種規格可供選擇。

二、主要零件常用材料

閥體：ZG270-500  ZG1Cr18Ni9Ti
閥蓋：45鋼  1Cr18Ni9Ti
閥桿、推桿：1Cr18Ni9Ti
閥芯、閥座：在1Cr18Ni9Ti主體上堆焊司太萊合金
填料：編織柔性石墨
墊片：夾316絲高目柔性石墨

注：以上為常用材料，具體牌號以定貨合同為準。

ZDLSY/ZRLSY/ZDSY/ZRSY系列電動Y型疏水閥類型:
該閥門由新系列電動執行機構和Y 型疏水閥二部分級成（圖1），Y 型疏水閥是具有特殊結構的調節閥。閥體二端為焊接式，適用于特定的配管

執行機構有電開、電關二種作用形式：`
當輸入信號增加，閥從關閉位置逐漸轉向開啟位置的為電開式。當輸入信號增加，閥從開啟位置逐漸變向關閉位置的為電關式。

ZDLSY/ZRLSY/ZDSY/ZRSY系列電動Y型疏水閥原理：
電動疏水閥是接受來自調節儀表輸入的電流信號，經電動執行機構的作用，產生軸向推力，通過連接桿，改變閥芯與閥座的流通面積，直到電動執行機構是位置反饋信號電流與輸入信號電流等，從而達到自動調節工藝參數。

    注：以上為常用材料，具體牌號以定貨合同為準。

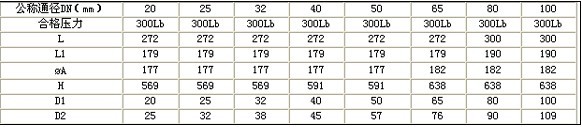

ZDLSY/ZRLSY/ZDSY/ZRSY系列電動Y型疏水閥外形尺寸及重量

注:其它壓力等級產品外形尺寸同上。

訂貨須知：
一、①疏水閥產品名稱與型號②疏水閥口徑③疏水閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的疏水閥型號，請按疏水閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
