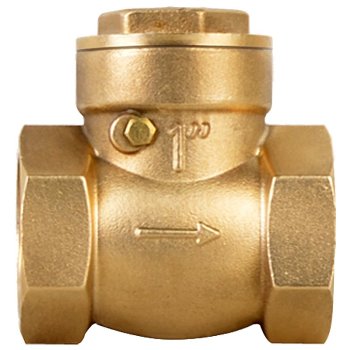

一、產品[H41W全銅止回閥]的詳細資料：
產品名稱：全銅止回閥
產品特點：止回閥安裝在管路系統，其主要作用是防止介質倒流，止回閥是一種依靠介質壓力開啟和關閉的自動閥門。國內普遍采用的是H14W型螺紋連接旋啟式止回閥和H41W型法蘭連接升降式止回閥，這種止回閥是靠管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。止回閥用于管路系統，其主要作用是防止介質倒流、防止泵及其驅動電機機反轉，以及容器內介質的泄放。止回閥還可用于給其中的壓力可能升至超過主系統壓力的輔助系統提供補給的管路上.旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類，啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上，阻止介質回流，以防發生事故。
二、H41W主要外形連接尺寸:
|
型號 |
公稱通徑DH(mm) |
尺寸mm |
||||||
|
L |
D |
D1 |
D2 |
Z-Φd |
b |
H |
||
|
H41W-16T |
15 |
130 |
95 |
65 |
45 |
4 ?Φ14 |
14 |
77 |
|
20 |
150 |
105 |
75 |
55 |
4 ?Φ14 |
14 |
77 |
|
|
25 |
160 |
115 |
85 |
65 |
4 ?Φ14 |
16 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
4 ?Φ18 |
16 |
85 |
|
|
40 |
200 |
145 |
110 |
85 |
4 ?Φ18 |
16 |
95 |
|
|
50 |
230 |
160 |
125 |
100 |
4 ?Φ18 |
16 |
105 |
|
|
65 |
290 |
180 |
145 |
120 |
4 ?Φ18 |
18 |
120 |
|
|
80 |
310 |
195 |
160 |
135 |
8 ?Φ18 |
20 |
130 |
|
|
100 |
350 |
215 |
180 |
155 |
8 ?Φ18 |
20 |
140 |
|
|
125 |
400 |
245 |
210 |
185 |
8 ?Φ18 |
22 |
155 |
|
|
150 |
480 |
280 |
240 |
210 |
8 ?Φ23 |
24 |
180 |
|
|
200 |
600 |
335 |
295 |
265 |
12 ?Φ23 |
26 |
215 |
|
|
H41W-25T |
15 |
130 |
95 |
65 |
45 |
4 ?Φ14 |
16 |
77 |
|
20 |
150 |
105 |
75 |
55 |
4 ?Φ14 |
16 |
77 |
|
|
25 |
160 |
115 |
85 |
65 |
4 ?Φ14 |
16 |
80 |
|
|
32 |
180 |
135 |
100 |
78 |
4 ?Φ18 |
18 |
85 |
|
|
40 |
200 |
145 |
110 |
85 |
4 ?Φ18 |
18 |
95 |
|
|
50 |
230 |
160 |
125 |
100 |
4 ?Φ18 |
20 |
105 |
|
|
65 |
290 |
180 |
145 |
120 |
8 ?Φ18 |
22 |
120 |
|
|
80 |
310 |
195 |
160 |
135 |
8 ?Φ18 |
22 |
130 |
|
|
100 |
350 |
230 |
190 |
160 |
8 ?Φ23 |
24 |
140 |
|
|
125 |
400 |
270 |
220 |
188 |
8 ?Φ25 |
28 |
155 |
|
|
150 |
480 |
300 |
250 |
218 |
8 ?Φ25 |
30 |
180 |
|
|
200 |
600 |
360 |
310 |
278 |
12 ?Φ30 |
34 |
215 |
|

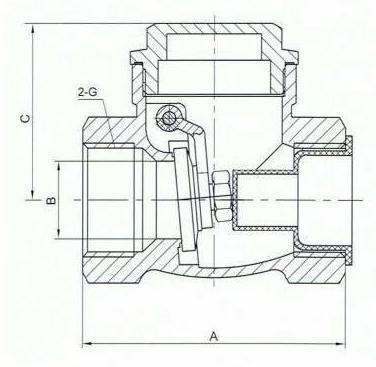

三、H14W銅螺紋止回閥結構尺寸：
|
DN |
SIZE |
L |
H |
B |
|
15 |
1/2 |
56 |
36 |
13 |
|
20 |
3/4 |
64 |
41 |
19 |
|
25 |
1 |
78 |
48.5 |
25 |
|
32 |
11/4 |
89 |
55 |
30 |
|
40 |
11/2 |
100 |
61.5 |
36 |
|
50 |
2 |
120 |
72 |
46 |
四、銅止回閥材料：
|
零件名稱 |
閥體 |
閥蓋 |
閥瓣 |
導配套 |
墊片 |
|
H41W-16T |
鉻鎳鈦不銹鋼 |
聚四氟乙烯 |
|||
|
鉻鎳鉬鈦不銹鋼 |
|||||
|
純鈦 |
碳鋼 |
鈦合金 |
純鈦 |
||
五、銅止回閥特性：
|
型號 |
公稱壓力 |
試驗壓力PS(MPa) |
工作溫 |
工作壓力 |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
H41W-16T |
1.6 |
2.4 |
1.76 |
≤100 |
1.6 |
硝酸等腐蝕性介質 |
|
≤150 |
||||||
|
2.5 |
3.8 |
2.8 |
≤100 |
2.5 |
硝酸等腐蝕性介質 |
|
|
≤150 |
||||||
|
4.0 |
6.0 |
4.0 |
≤100 |
4.0 |
硝酸等腐蝕性介質 |
|
訂貨須知：
一、①全銅止回閥產品名稱與型號②全銅止回閥口徑③全銅止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的全銅止回閥型號，請按全銅止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
