一、ZBF23QS-6～150型雙動自保持球閥慨述

ZBF23QS-6～15二位三通雙動自保持球閥是由閥體和驅動機構組成，是一種二位三通自保持閥門，即可手動又可電動。在接到開（關）閥信號后，驅動機構得電帶動球閥閥芯轉動，閥芯轉到位后驅動機構內部自斷電，閥位機械指示指向相應的閥位，閥位開關輸出無源閥位信號。閥芯每轉90°，閥功能切換一次。

二、特   點

   ● ZBF23QS-6～15型雙動球閥采用球面密封結構，無內漏，比傳統滑閥結構電磁閥密封性能更好，耐壓和工作壓力等級更高。
● 驅動機構采用全套進口產品，防護等級為IP65,閥體所有零件均采用不銹材料制造，適于在潮濕的環境下工作。
● 對介質清潔度不作嚴格要求。
● 閥位置有現場機械顯示和閥位置開關接點輸出。
● 可在現場手動操作。

ZBF23QS型雙動球閥適用于空氣、油、水等無強腐蝕性的流體。工作時對介質的清潔度不作嚴格要求，可廣泛應用于電力、石化、冶金等工業場合

參見下圖，1為壓力腔、2為工作腔、3、為排壓腔。假定起始狀態為2與3接通，閥位輸出閥全關信號。當需要切換介質回路時，驅動機構開閥信號端得電帶動球閥閥閥芯轉動，閥芯轉到位后，電源自動切斷，此時1與2接通，壓力腔與工作腔相通，閥位輸出閥全開信號。

當需要改變工作狀態時，驅動機構關閥信號端得電，帶動球閥閥芯轉動，閥芯轉到位后，電源自動切斷，此時2與3接通，即工作腔接排壓腔，閥位輸出閥全關信號。完成一個工作矢志物循環。

三、技術參數

● 額定壓力：6.4MPa                          ● 介質溫度：≤150℃
● 介 質：油、水、無強腐蝕性氣體        ● 相對濕度：≤95%
● 通 徑：4、10、15mm                    ● 電源電壓：DC220V DC24V AC220V AC110V
                                           （優先選用交流等級）
● 開關閥時間：7秒                         ● 功 率：20W
● 環境溫度：0～45℃                     ● 連接方式：卡套式管接頭

●連接方式：

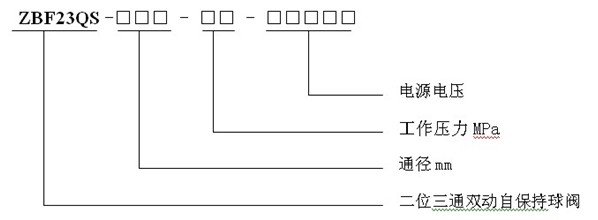

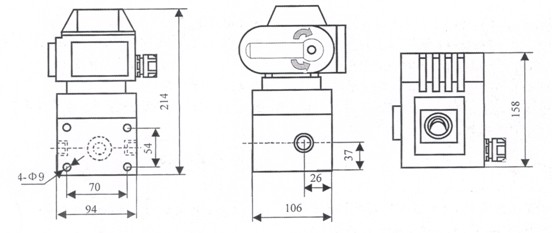

四、型號及主要外形尺寸

五、安裝：

  １.安裝前請?jiān)敿?xì)參閱安裝及外形尺寸圖
  ２.連接管路前應將管內清理干凈，不得有鐵屑、銹鐵皮等雜物。
  ３.不可安裝在有水濺到的地方。
  4.接入電源時，檢查電壓等級是否一致，檢查閥位指示是否相符。
  5.出廠時產品均有卡套式管接頭，要求用戶選用合適的銅管或不銹鋼管。

訂貨須知：
一、①二位三通雙動自保持球閥產品名稱與型號②二位三通雙動自保持球閥口徑③二位三通雙動自保持球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的二位三通雙動自保持球閥型號，請按二位三通雙動自保持球閥型號直接向我司銷售部訂購。
